YGTS-2000无线测温/智能操控系统

一、系统特点
     系统采用分体式结构,将温度传感器附着在高压设备发热点上,经数据处理后通过无线通讯方式按    照一定的周期将数据传送到接收终端设备,再由接收终端经通讯信道上传监控中心。监控中心软件    系统将数据进行处理、显示、打印、存储,告警、Web发布等。
    系统具备以下特点:
1、无线温度传感器(测温终端)采用分体设计
    温度传感器与测温主机采用分体设计,温度传感器与测温主机之间通过一根15~20cm的带屏蔽抗高温   老化线连接,传感器位于高温区,而测温主机远离高温区。另外测温主机与所连接母排或导线间有   1cm左右的缝隙,有效地阻隔了热传导,保障测温主机工作在正常温度,提高设备运行的可靠性。
2、组网灵活、施工方便
   一个厂站只需一台接收终端。一台接收终端可以管理1024个测温传感器,当单个厂站测温传感器   总数超过1024个,可以采用多个接收终端级联,每个接收终端工作在不同频点。
   很多同类测温产品,采用一个接收装置接收6个或9个测温传感器,而接收终端需要在开关柜开   孔   嵌入开关柜面板,多个接收装置再通过485总线与主机相连,造成施工复杂、设备冗余。
3、测量温度范围宽、精度高
     测量温度范围:  -55 ~ +125℃或-55 ~ +500℃
     测量温度精度高,达到±0.5℃ 。
     能满足变电站各种设备的测温范围和精度要求。
4、测温终端结构合理、材料科学
     测温终端采用独特设计的半球形或扇形结构,不影电场分布,不影响绝缘性能。天线不外漏,防止因   为产生尖点而影响设备绝缘。
     由于高压环境的特殊性,测温设备选材绝缘性能高、耐高温、阻燃、抗老化。
5、安装科学
     在实际安装过程中,其他厂家大都采用绝缘胶带捆绑或尼龙扎带等方式固定,但这些方式存在易老化   、安装不牢固等问题。我公司测温系统采用独特设计的多种安装紧固件及附件,采用绝缘材料,适合   不同安装环境,牢固可靠,拆装方便。
6、可靠性强
     系统处于高电压环境中,具备高度的可靠性和稳定性,保障了监测系统   以及电力设备的可靠运行。
7、短信预警功能
     发生过温预警时,系统自动通过短信模块,及时将完整的预警信息发送到负责人手机上。提高   应急相应处理能力。
8、结构合理
    由于电力系统中设备运行环境复杂,合理的结构设计保障了设备安装适用不同的环境。
    所选用器件集成度高,功耗低,可靠性高。
    多层屏蔽技术,抗干扰能力强,软件辅助纠错,可以应用于500KV等级,而数据采集依然准确及可靠   传输。
9、无线传输
    系统无线通讯采用433MHz-434.79MHz免申请开放频率,传输半径≧800m。采用无线通讯代替信号   传输导线,避免导线内阻和分布电容的影响,环境温度以及电磁干扰的影响,不受安装环境限制。
10、无线信号穿透能力强
      能够穿透密闭式高压开关柜、箱式变电站等特殊设备环境。
11、抗干扰能力强
      采取电磁屏蔽及滤波电路等技术措施有效降低信号干扰影响。
12、独特的低功耗设计
      采用高容量锂电,测温传感器可连续工作8年以上。当测量温度值在正常范围内时适当增大数据刷新     周期,而温度达到预设告警值时数据刷新周期变短,提高数据传送密度,从而保障温度监测的有效性和可靠性。
13、采用防水设计,适用于室外环境。
14、智能分析、判断设备运行状态
      系统自动检测同一组设备不同相别之间温度差值。
      系统自动检测同一测点在一个时段内的异常温升。
      系统具有月曲线、年曲线功能,系统自动根据历史数据分析发现设备的异常温 升、以及劣化过程。
15、接口灵活
      支持串口、网络接口等硬件接口;支持CDT、101、104、61850等多种通讯协议,便于系统集成。
16、人机界面友好
      主监控系统人机界面友好,数据可以采用一次接线图、曲线、报表等方式直观显示。当有温度越限    或温度升高过快时语音告警并弹出告警画面并进行醒目地闪烁,报警信号需要人为干预后方可复位    。而曲线又包括多日曲线对比、同一设备不同相别间温度对比、年曲线、月曲线等多种灵活方式。
    系统提供C/S(客户端/服务器)和B/S(浏览器/服务器)两种模式及混合模式。
17、技术成熟、运行可靠,专利产品,并通过电科院相关检测。
18、设备已经成功运行在上百座500KV~35KV变电站达四年以上,为电力和发电系统成功发现多处隐患,    取得良好的经济效益和社会效益,为状态检修提供直接依据,助力智能电网建设。

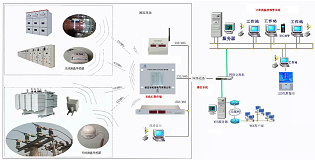

二、系统介绍
    根据高电压(6KV-500KV)作业环境下温度测量的特点,本方案先是针对短程无线测量温度,采集数    据并汇聚于一点,可当地后台软件监控也可通过光纤以太网传输到监控中心监控。本技术方案能应    用到常规变电站、综自站、箱式变及站外远距离线路电缆接头等各种形式,500KV及以下等各种电压 等级。
    无线温度传感器采用全数字方式工作,温度传感器附着在发热点上(高压母线或高压开关),并由    一段数据线和无线数据变换器相连接(温度传感器和数据变换器一起称为无线测温终端),该终端附    着在高压母线或高压开关上并长期工作在高压环境中。无线测温终端把温度信号通过无线的方式直    接或经过无线中继站传送给无线接收终端,无线接收终端可以接收多个测温终端发送来的数据,对    于是否使用无线中继站是由测量环境以及各测温终端所处的物理位置所决定的。当测温终端与无线    接收终端处于有效的通讯距离内,无须增加无线中继站。
    系统采用短程无线网络的方式,多个测温终端分布在无线接收终端的周围,在有效的通讯范围内可    以随意添加、删除、移动测温终端。无线接收终端则安装在控制中心,控制中心计算机软件实时监    控每个点温度的变化,实现足不出户掌握整个高压系统的发热状况,进而做出正确的决策。
    常见温度监测点
    ● 各类线夹      ● 刀闸触点
    ● 主变套管      ● 穿墙套管
    ● 电缆接头      ● 电容器表面
开关柜智能操控装置:
     开关柜操控装置功能强大,使用于3~35kV户内开关柜,中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能,可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口和MODBUS通讯协议,能够使开关柜进一步智能化、网络化、数字化,方便广大用户使用与操作。
技术指标
 工作温度:-20℃~+65℃
 工作湿度:≤95%RH
 介质强度:≥AC2000V
 绝缘性能:≥100MΩ
 抗电磁干扰性能:符合IEC255-22的标准规定
 工作电压:AC85~265V/DC100~300V
 动态闪烁频率:1次/秒
 湿度测量范围:20%~99%RH
 温度测量范围:-20℃~+80℃
 湿度测量精度:±3.0%RH
 温度测量精度:±1℃
 响应时间:≤2秒
 人体接近感应时间:≤3秒
 人体接近语音提示时间:0~29秒
 开关量输入端子和LED数码显示关联关系:动态配置
 通讯方式:RS485接口、MODBUS通讯协议
 通讯波特率:1200bps、2400bps、4800bps、9600bps可选
 数据格式:8个数据位、1个终止位、无奇偶校验
