SF6在线监测系统

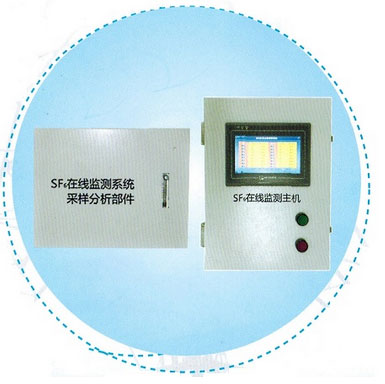

YGLF-601六氟化硫气体泄漏在线监测系统



一、系统概述

YGLF-601SF6环境在线监测系统是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。该系统采用最新的传感器技术和计算机技术,可定量、实时在线测量SF6泄漏气体含量,测量精度高,数据可远传,安装使用方便。该系统对室内SF6O2浓度进行多点式监测。该系统的使用不仅可以达到保障人生安全的目的,为现场工作人员提供更多一层的保护,而且还能确保设备正常运行。

二、产品特点

l  先进的测试原理

本系统采用NDIR传感器。红外传感器具有寿命长、工作稳定可靠、非接触、受环境影响小,抗干扰性强等特点,非常适合做在线监测产品。

l  多重检测功能

本系统针对SF6及氧气进行双重检测,更加有效地保证了工作人员工作环境的安全性,体现了企业以人为本的工作理念。

l  微量检测技术

微量检测技术能在泄漏初期提示用户设备健康状态,合理安排时间检修系统。减少计划外停电时间。

l  现场总线设计

       现场总线设计,方便用户与各种系统通讯,实现无缝衔接。

l  绝缘监测

       系统采用绝缘材料接触待检气体,对高压设备绝缘环境无任何破坏。

l  历史数据记录和查询

       本系统可连续存储1年内所有数据,供调阅及曲线分析。

l  语音及红外功能

本系统支持语音播报现场情况,工作人员无需任何操作即可以在接近危险环境前提到语音提示。

三、技术参数

测量范围:           0 2000ppm

SF6测量精度:   ±2%FS

SF6检测原理:   双波红外检测(NDIR

氧气检测浓度:  025%

氧气测量精度:  <1%

氧气检测原理:  电化学

工作温度范围:  -25 70

压力范围:           800hPa-1000hPa

湿度范围:           0% - 95%相对湿度

工作电源:           AC220V

    率:            50W

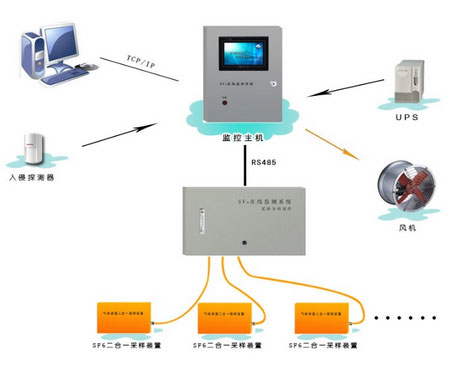

四、系统拓扑图
