YGLF-602型 SF6气体泄漏在线监测系统(红外)



1 系统结构

分布式总线结构作为一种基础数字化通信网络方式，广泛应用于过程自动化，制造自动化，电力监控自动化等领域。是一种集系统开放性、互用性、智能化和环境适用性等特点为一体的数字化网络。它具有以下优点：
⑴、硬件依赖性低，投资少。
⑵、安装方便，维护费用低。
⑶、网络结构简单，可靠性高。
⑷、网络开放性高，容易扩充。

2 系统组成

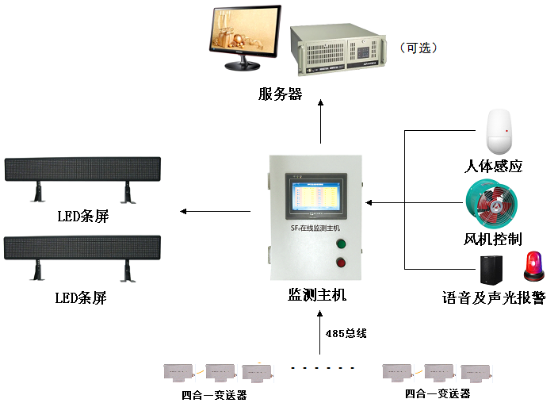

整个系统包括以下几个组成部分
（1）上位机监控系统；
（2） LED显示屏；
（3） 监控系统主机；
（4） 采集分析单元；
（5） SF₆、O₂双气体探头；
2.1监控系统主机
功能及特点

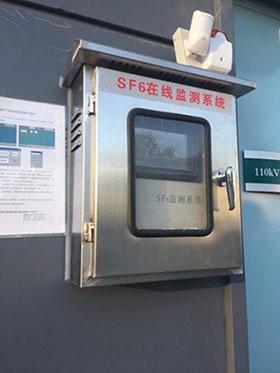

监控系统主机采用7寸工业触屏，在SF₆气体泄漏在线监测系统中负责采集数据的汇聚，处理、上传，及操控功能的下发。其一般安装在配电室门口。
其功能包含：
◇ 环境中氧气含量监测显示功能；
◇ 环境中SF₆气体含量监测显示功能；
◇ 环境中温、湿度监测显示功能；
◇ 缺氧报警功能；
◇ SF₆气体含量超标报警功能；
◇ 定时排风功能；
◇ 缺氧、SF₆含量或湿度超标，强制排风功能；
◇ 人工强制排风功能；
◇ 上次排风显示功能；
◇ 实时显示各种参数功能；
◇ 历史数据查询分析功能；
 基本参数

        监测系统主机

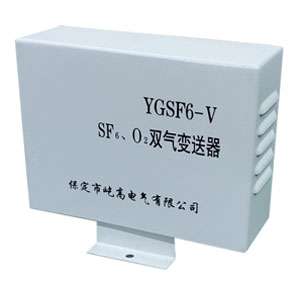

2.2SF6、O2双气体变送器

功能及特点
SF₆、O₂监测终端一般安装在SF₆配电装置室内各监测点位置。监测终端负责监测安装地点环境数据。
基本技术参数

          SF₆、O₂双气体变送器

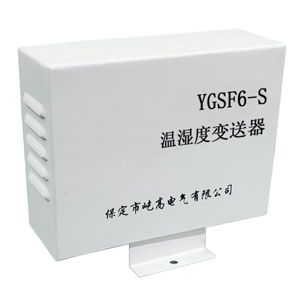

 2.3温湿度变送器

  功能及特点
  温湿度变送器一般安装在SF₆配电装置室内。负责监测配电室内温湿度含量数据。
  基本技术参数

                 温湿度变送器

2.4系统电源

  功能及特点
  整体系统兼容交流和直流电源，总功耗小于100W。
  基本技术参数
